نظرة عامة
المتطلبات
1. كابل RS232 مستقيم من نوع Male إلى USB
2. برنامج SSCOM
العملية
لإجراء اختبار أوامر RS232 على OneScreen، تأكد من التالي:
1. قم بتوصيل منفذ Serial لكابل RS232 (منفذ أنثى إلى USB) بمنفذ Serial الموجود في الجزء الخلفي من شاشة OneScreen، ثم قم بتوصيل طرف USB بجهاز الكمبيوتر.
2. افتح برنامج SSCOM وقم بتغيير اللغة إلى الإنجليزية.

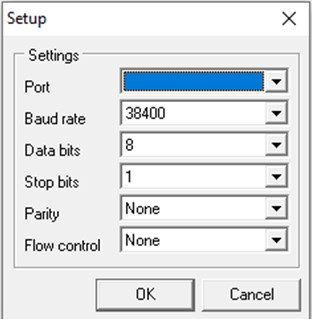

3. انتقل إلى إعدادات COM وأدخل القيم كما هو موضح في لقطة الشاشة. يجب عليك تحديد المنفذ الذي تم توصيل كابل Serial به في الكمبيوتر. يمكنك التحقق من ذلك عبر:
This PC -> Properties -> Device Manager -> Universal Serial Bus Controllers
4. قم بتفعيل خياري Hex Show و Send Hex في برنامج SSCOM.
5. اختر منفذ الاتصال التسلسلي في خيار ComNum ثم اضغط على Open COM.
6. اكتب الأمر الذي ترغب في اختباره في النافذة المخصصة، ثم اضغط على Send.
7. بهذه الطريقة يمكنك اختبار جميع الأوامر على جهاز OneScreen T6.
الأوامر
Function | Required Command |
| ||
Power On | 55 00 8E 00 E3 |
| ||
Power Off | 55 00 8D 00 E2 |
| ||
Source | 55 00 80 00 D5 |
| ||
Up | 55 00 00 01 56 |
| ||
Down | 55 00 00 02 57 |
| ||
Left | 55 00 00 03 58 |
| ||
Right | 55 00 00 04 59 |
| ||
OK | 55 00 00 00 55 |
| ||
Menu | 55 00 14 00 69 |
| ||
Exit | 55 00 16 00 6B |
| ||
Info | 55 00 18 00 6D |
| ||
Mute | 55 00 1A 00 6F |
| ||
Sleep Mode | 55 00 20 00 75 |
| ||
Sound Mode | 55 00 22 00 77 |
| ||
Picture Mode | 55 00 28 00 7D |
| ||
Set Sleep Timer | 55 00 4A 00 9F |
| ||
Aspect Ratio | 55 00 4C 00 A1 |
| ||
Volume Increase | 55 00 0C 00 61 |
| ||
Volume Decrease | 55 00 0E 00 63 |
| ||
Return | 55 00 0A 00 5F |
| ||
Switch Source to YPbPr | 55 00 80 04 D9 |
| ||
Switch Source to VGA | 55 00 80 05 DA |
| ||
Switch Source to HDMI 1 | 55 00 80 08 DD |
| ||
Switch Source to HDMI 2 | 55 00 80 09 DE |
| ||
Switch Source to HDMI 3 | 55 00 80 11 E6 |
| ||
Switch Source to DP | 55 00 80 15 EA |
| ||
Switch Source to On-board PC (OPS) | 55 00 80 0B E0 |
| ||
Switch Source to AV in | 55 00 80 0C E1 |
| ||
Switch Source to USB | 55 00 80 0F E4 |
| ||
Set Contrast | 55 00 2A 00 7F |
| ||
Set Color Temperature | 55 00 34 00 89 |
| ||
Set Reduction Noise | 55 00 36 00 8B |
| ||
| Set Language | 55 00 42 00 97 | ||
| Enter Factory Settings/Menu | 55 00 82 00 D7 | ||
| Factory Reset | 55 00 84 00 D9 | ||
| Home | 55 00 91 00 E6 | ||
| Resolution Switch | 55 00 95 00 EA | ||
| Audio Only | 55 00 97 00 EC | ||
استكشاف الأخطاء وإصلاحها
1. لم يتم استلام بيانات السيريال على جهاز OneScreen.
تحقق من أن كابل Female to USB RS232 المختار هو من النوع Straight Through.
تحقق من أنك أدخلت إعدادات المنفذ الصحيحة، واخترت منفذ COM الصحيح، وقمت بتمكين الخيارات المذكورة في النقطة 5 من العملية.
2. يتم استلام البيانات التسلسلية على جهاز OneScreen ولكن الأمر لا يعمل.
تأكد من وجود مسافة بعد كل رقمين في الأمر كما هو موضح في جدول أوامر RS232.
